外置SRAM通常配有一個并行接口?？紤]到大多數基于SRAM的應用的存儲器要求，選擇并行接口并不會讓人感到意外。對于已經和仍在使用SRAM的高性能(主要是緩存)應用來說，與串行接口相比，并行接口明顯更加有優勢。但這種情況似乎在悄悄發生改變改變。
　　并行接口盡管能夠提供高于串行接口的性能，但也有不足之處。其中最明顯的是，無論是從電路板空間還是從引腳數要求的角度而言，并行接口的尺寸都遠遠大于串行接口。例如，一個簡單的4Mb SRAM最多可能需要43個引腳才能與一個控制器相連。在使用一個4Mb SRAM時，我們的要求可能如下：
　　A. 最多存儲256K的16位字
　　B. 最多存儲512K的8位字
　　對于“A”，我們需要使用18個引腳來選擇一個地址(因?yàn)榇嬖?^18種可能)，并另需使用16個引腳來進行實際上的數據輸入/輸出。除了這34個引腳之外，使能我們還需要更多連接來實現使能芯片、使能使能輸出、使能使能寫入等功能。對于“B”，我們需要的引腳相對較少：19個引腳用于選擇地址，8個用于輸入/輸入。但開銷(使能芯片、使能寫入等)保持不變。對于一個容納這些引腳的封裝而言，單單從面積的角度而言，其尺寸已經很大。
　　一旦地址被選擇后，一個字(或其倍數)將被快速讀取或?qū)懭?。對于需要較高存取速度的應用來說，這些SRAM是較為合適的選擇。在使用SRAM的大多數常見系統中，這種優勢使得“太多引腳”的劣勢變得可以忽略不計，這些系統的控制器需要執行極其復雜的功能，所以需要一個很大的緩存。以前這些控制器通常較大，配有足夠的接口引腳?？刂破鬏^小、引腳較少的應用不得不將就使用嵌入式RAM。
　　在一個配備串行接口的存儲器芯片中，位元是被串行存取的(一次存取1位到4位)。與并行接口相比，這使得串行接口更加簡單和迷你，但通常吞吐量也更小。這個劣勢讓大多數使用SRAM的系統放棄使用串行接口。盡管如此，新一代應用的存儲器要求有可能很快打破引腳數和速度之間的平衡。

　　行業發展趨勢
　　處理器功能越來越強大，尺寸越來越小。更加強大的處理器需要緩存進行相應的改進。但與此同時，每一個新的工藝節點讓增加嵌入式緩存變得越來越困難。SRAM擁有一個6晶體管架構(邏輯區通常包含4個晶體管/單元)。這說明，隨著工藝節點不斷縮小，每平方厘米上的晶體管的數量將會非常多。這種極高的晶體管密度會造成很多問題，其中包括：
　　

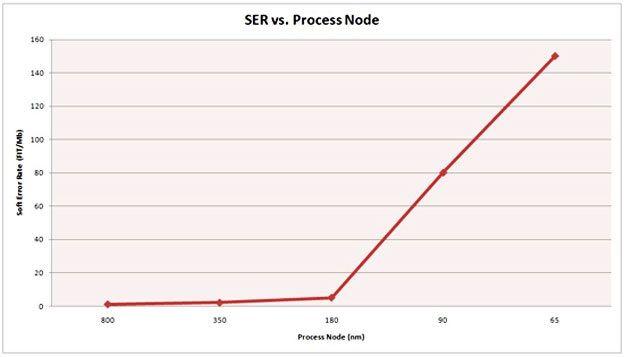

　                                            　圖：SER：軟錯誤率;Process node：工藝節點 soft：軟錯誤

　　更易出現軟錯誤：工藝節點從130nm縮小到22nm后，軟錯誤率預計將增加7倍。
　　更低的成品率：由于位單元隨著晶體管密度的增加而縮小，SRAM區域更容易因工藝變化出現弊端。這些弊端將降低處理器芯片的總成品率。
　　更高的功耗：如果SRAM的位單元必需與邏輯位單元的大小相同，那么SRAM的晶體管就必須小于邏輯晶體管。較小的晶體管會導致泄露電流升高，從而增加待機功耗。
　　另一個技術發展趨勢是可穿戴電子產品的出現。對于智能手表、健身手環等可穿戴設備來說，尺寸和功耗是尤為重要的因素。由于電路板的空間有限，MCU必須做得非常小，而且必須能夠使用便攜式電池提供的微小電量運行。
　　片上緩存難以滿足上述要求，未來的可穿戴設備將會擁有更多功能。因此，片上緩存將無法滿足要求，對外置緩存的需求將會升高。在所有存儲器選項中，SRAM最適合被用作外置緩存，因?yàn)樗鼈兊拇龣C(jī)電流小于DRAM，存取速度高于DRAM和閃存。
　　
       串行接口的崛起
　　當我們觀察電子產品近些年的演進歷程時，我們會注意到一個重要趨勢：每一代設備的尺寸越來越小，而性能卻保持不變甚至升高。這種縮小現象可以歸因于以下事實：電路板上的每個組件都在變小，從而造成了這樣的總體效果。早在1965年，高登·摩爾就在他著名的摩爾定律中預測了電路的縮小趨勢。但是，這個縮小趨勢并未發生在所有類型的電路中。例如，邏輯電路比SRAM電路縮小了很多倍。這造成了一個棘手的問題：即嵌入式SRAM開始占據90%的控制器空間。嵌入式SRAM的有限縮小還阻止了控制器以相應于邏輯區域的程度縮小。因此，成本(與晶粒面積成正比)的降幅并未達到應有的程度。由于處理器/控制器的核心功能由邏輯區執行，將嵌入式SRAM移出芯片并以外置SRAM取而代之開始具有意義。
　　此外，可穿戴和物聯網設備的高速發展也是這一趨勢的推動因素。與其它任何設計要求相比，這些設備最看重小巧的設計。因此，最小的MCU適合此類電路板，鑒于上述原因，這個“最小的MCU”極有可能不搭載一個嵌入式緩存。同樣，它也可能沒有太多的引腳。
　　所有這些發展趨勢都指向一個要求：一個小巧、能夠只扮演緩存的角色、并能使用最小數量的引腳相連的外置SRAM。串行SRAM就是專為滿足這個要求而量身定做的。存儲器在高速性能并非最重要因素的其它存儲器(DRAM、閃存等)中，串行接口已經取代了并行接口。由于存在需要SRAM的應用，串行SRAM在SRAM市場中一直處于小眾地位。在空間非常有限的特定應用中，它們一直是低功耗、小尺寸替代方案。目前，在峰值時鐘速率為20MHz(10MB/s帶寬)條件下，串行SRAM最大容量為1Mbit。相比之下，并行SRAM的帶寬高達250MB/s，并支持最大64Mbit的容量。下表對比了一個通用型256Kbit并行SRAM和一個256Kbit串行SRAM。
　　由于所需驅動的引腳數較少，而且速度更低，串行接口存儲器通常比并行接口存儲器消耗更少的電能，而且其最大的好處在于較小的尺寸-無論是從設備尺寸還是從引腳數的角度而言。最小的并行 SRAM封裝是24球BGA，而串行SRAM提供8引腳SOIC封裝。但必需注意的是，WL-CSP是最小封裝，很多并行和串行存儲器廠商支持CSP封裝。市場上的并行SRAM勝過串行SRAM的地方是性能-尤其是在存取時間上。憑借寬得多的總線，并行SRAM能夠最大支持200MBps的吞吐量，而大多數得到廣泛使用的串行SRAM最多只支持40MBps。
　　如上表所示，存儲器存儲器串行接口存儲器在性能方面落后并行接口存儲器。由于數據流是順序的，它們不能提供相同的吞吐量。因此，串行存儲器存儲器最適合那些注重尺寸和功耗勝過存取時間的便攜式設備，如手持設備和可穿戴設備。

　　未來將會怎樣
　　在物聯網和可穿戴設備興盛之前，串行 SRAM的利潤還不足以吸引主流SRAM廠商的注意力。實際上，主要的串行SRAM廠商就是Microchip和On-semi。對于這兩家公司而言，SRAM并非它們的核心業務，在營收中的占比也很小。另一方面，靜態RAM領域的市場領袖(如賽普拉斯、ISSI和Renesas)一直以來只專注于并行SRAM。
　　這種情況可能會發生改變。隨著串行SRAM的商機不斷增多，我們很快就會看到傳統的SRAM廠商將進軍串行SRAM領域。未來幾年，串行SRAM的產品路線圖注定會出現。容量和帶寬將是兩大推動力。靜態RAM領域的市場領袖賽普拉斯已經將串行SRAM納入到其異步SRAM產品路線圖中。事實上，賽普拉斯和Spansion的合并意味著，賽普拉斯已經掌握了最新的Hyperbus技術(由Spansion首創)，該技術能夠通過一個串行接口提供高達400MBps的吞吐量，因此，在這方面完勝DRAM。隨著主流SRAM廠商進入該市場，開發人員不久將會獲得最先進的串行SRAM。
　　大吞吐量、小巧的串行接口SRAM給我們帶來了無限的可能性。它最終有可能成為眾多電路板上當代嵌入式SRAM和并行SRAM的全財產繼承者。
